З'єднувачі (роз'єми) для аудіопристроїв

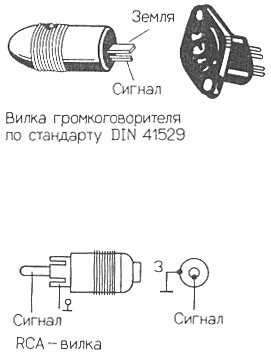

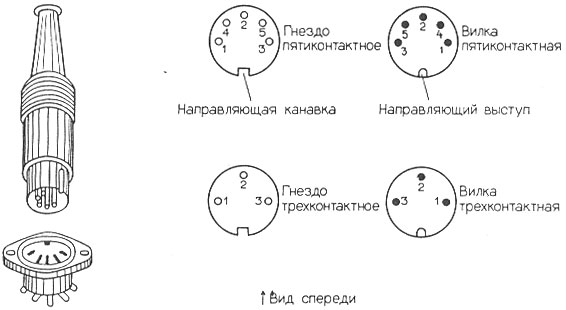

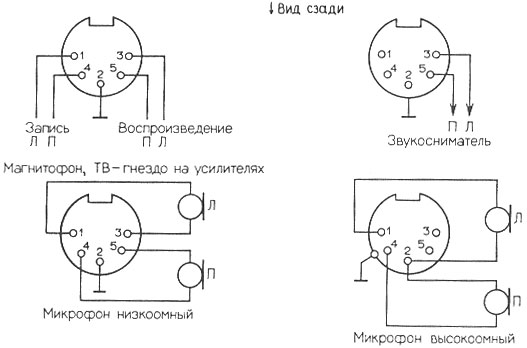

З'єднувачі (роз'єми) за стандартами DIN 41524 і DIN 45325





З'єднувачі для відеомагнітофонів

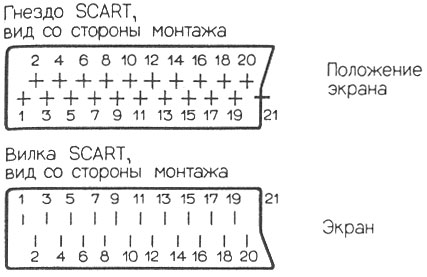

З'єднувач SCART

Призначення контактів вилки:
1 – Вихідний звук В, стерео правий канал;
2 – Вхідний звук В, стерео правий канал;
3 – Вихідний звук А, стерео лівий канал;
4 – Земля звукового ланцюга;
5 – Земля ланцюга RGB, синий;
6 – Вхідний звук А, стерео лівий канал;
7 – RGB сигнал синього;
8 – Напруга комутації
9 – RGB земля;
10 – Дані 2;
11 – RGB сигнал синього;
12 – Дані 1;
13 – Земля ланцюга RGB, червоний;
14 – Резервний;
15 – RGB сигнал червоного;
16 – Згасаючий сигнал;
17 – Земля відео;
18 – Земля згасаючого сигналу;
19 – Вихід відео;
20 – Вхід відео;
21 – Экран/земля.

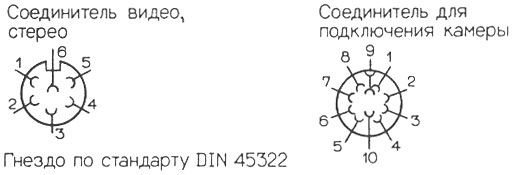

1 – Напруга комутації під час відтворення 12 В 1 - Видео вход/выход
2 – Відеосигнал 2 - Земля
3 – Земля 3 - Индикатор записи
4 – Звук лівий (осн.) 4 – Земля
5 – + 12 В 5 – Звук правий (дод.)
6 – Звук правий (дод.) 6 – Пауза

7 – Звук лівий (осн.)

8 – Земля

9 – Земля

10 – Напруга живлення камери 12 В/1 А макс
