SVEN Power Smart L 3000: Вся мощь трёх киловольт-ампер

Оригинал статьи опубликован на сайте www.ferra.ru
5 августа 2008 г.
А. Воейков

Наш сегодняшний обзор продолжает серию публикаций об источниках бесперебойного питания. Но в отличие от предыдущих образцов героем нашего повествования на этот раз будет достаточно мощный бесперебойник SVEN Power Smart L 3000.

Думаем, это изделие будет интересно в первую очередь опытным пользователям систем «Домашний офис» (Home Office), «Малый и средний бизнес» (Small/Medium Business) и промышленным потребителям, эксплуатирующим системы «Предприятия промышленного производства» (Large Corporations), принимая во внимание класс ИБП и его мощностные характеристики.

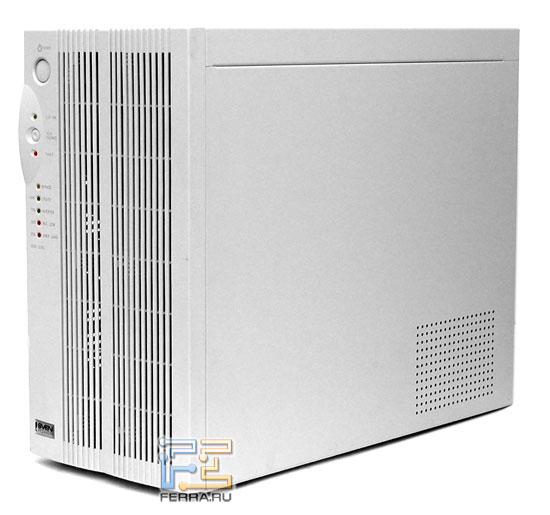

Источник бесперебойного питания SVEN Power Smart L 3000
Источник бесперебойного питания SVEN Power Smart L 3000

Достаточно серьёзный бесперебойник, предназначенный для работы в составе серверных ячеек и не только. Мощности его вполне достаточно для поддержания в рабочем состоянии энергоёмких и ответственных элементов различной IT-аппаратуры и сегментов оборудования локальной сети.

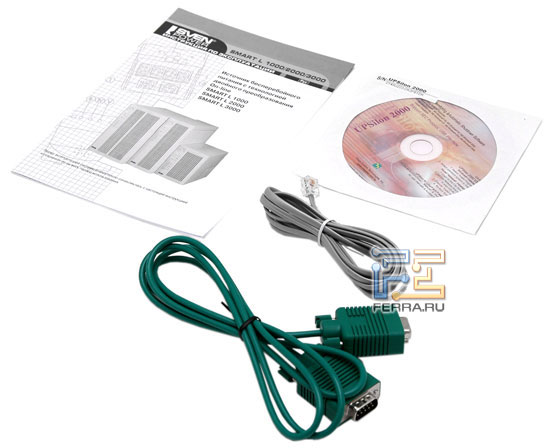

Комплектуется этот источник англо- и русскоязычным руководством пользователя, компакт-диском с программным обеспечением UPSilon2000 и комплектом кабелей для внешних коммутаций и управления:

Комплектация SVEN Power Smart L 3000
Комплектация SVEN Power Smart L 3000

Производитель заявляет для этого источника бесперебойного питания следующие характеристики (соблюдена стилистика производителя, хотя мы не вполне согласны с некоторыми терминами).

Таблица 1. Технические характеристики SVEN Power Smart L 3000

Технические характеристики
Модель Smart L 3000
Максимальная нагрузка 3000 ВА/2100 Вт
Процессор На основе RISC-микропроцессора
Контролируемые параметры Действующее напряжение на входе и выходе, частота, выходная мощность, состояние батарей
Встроенная защита От большого входного тока, от короткого замыкания, от перегрузки, от удара молнии, от выбросов, провалов, значительного снижения и полного отключения питающего напряжения
Коммуникационный порт Стандартный DB9 , карта SNMP (опционно)
Поддерживаемые интерфейсы RS232
Интеллектуальная поддержка программным обеспечением операционных систем Windows 95/98/9X/Mе/NT/2000/XP/Windows server 2003/Vista/Novell Netware/Linux/FreeBSD
Индикаторы Уровня подключённой нагрузки, уровня заряда батарей, режимов работы
Уровень шума Менее 45 дБ на расстоянии 1 метра
Выходные разъёмы 2 евророзетки и силовые клеммы под винтовое соединение
Рабочие условия окружающей среды Высота над уровнем моря до 2 000 м, 0 - 60 °C, при влажности до 90%, без конденсации
Сертификаты UL. cUL, FCC, [CE,TUV], РосТест
Входные параметры в дежурном режиме (без перехода на работу от батарей)
Уровень входного напряжения 160-286 В
Частота 50/60 Гц (определяется автоматически)
Входной коэффициент мощности Pf > 0,98 (при полной нагрузке)
Выходные параметры в дежурном режиме (без перехода на работу от батарей)
Уровень выходного напряжения 220 В ± 0,5%, заводская установка
Возможность установки уровня напряжения 200/210/230/240 В
Форма выходного напряжения Синусоида. Коэффициент гармоник < 3%
Перегрузочная способность При нагрузке 110% – непрерывная продолжительная работа, при нагрузке > 120% переход в Bypass через 60 секунд, при нагрузке 150% переход в Bypass через 10 секунд, при нагрузке > 150% переход в Bypass незамедлительно
Выходные параметры в автономном режиме (при работе от батарей)
Уровень выходного напряжения 220 В ± 0,5%, заводская установка
Возможность установки уровня напряжения 200/210/230/240 В
Частота 50 Гц
Стабильность частоты ± 0,5 Гц
Форма выходного напряжения Синусоида. Коэффициент гармоник < 3%
Перегрузочная способность При нагрузке 110% – непрерывная продолжительная работа, при нагрузке > 120% Shutdown через 60 секунд, при нагрузке 150% Shutdown через 10 секунд, при нагрузке >150% Shutdown незамедлительно
Эффективность преобразования > 83%
Типовое время переключения Отсутствует (0 микросекунд – активный OnLine-режим)
Синусоида не прерывается и не искажается
Примерная продолжительность работы от внутренних батарей при полной/половинной нагрузке 8 мин./19 мин.
Система аккумуляторных батарей
Тип батарей Герметичные необслуживаемые свинцово-кислотные аккумуляторы
Ёмкость аккумуляторов 12 В, 7 Ач (8 шт.)
Время подзарядки 4 часа (до уровня > 85%), 10 часов макс. (до уровня > 90%)
Параметры изделия

Физические размеры, мм (ШхВхД)

190x365x453

Масса, кг

32

Тридцать два килограмма – не шутки. Но понятно, что процентов 70 от этой массы приходятся на долю аккумуляторов, коих там 8 штук, свинцово-кислотных.

Лицевая панель корпуса строга и лаконична:

Передняя панель корпуса SVEN Power Smart L 3000
Передняя панель корпуса SVEN Power Smart L 3000

Вся индикация режимов работы вынесена в отдельную область лицевой панели корпуса, остальная же поверхность выполнена в виде декоративной вентиляционной решётки.

На индикаторную часть посмотрим поближе:

Индикаторная панель SVEN Power Smart L 3000
Индикаторная панель SVEN Power Smart L 3000

Кнопки «Питание» и «Тест» утоплены в поверхность корпуса, так что их ошибочное нажатие полностью исключается. Индикация – простенькая, без новомодных изысков, тем не менее вполне функциональная: короткого взгляда на панель индикации достаточно, чтобы понять, в каком режиме и в каком состоянии находится бесперебойник. На самом деле такая индикация – самая наглядная, в отличие от получивших сейчас широкое распространение матричных ЖК-экранов со множеством меню и подменю. Своего рода милитари-стайл.

Задняя стенка корпуса традиционно отведена под входные и выходные терминалы, вентиляцию и коммутационные элементы:

Задняя стенка SVEN Power Smart L 3000<
Задняя стенка SVEN Power Smart L 3000

Кроме этого, на задней панели расположены блок DIP-переключателей для калибровки ИБП по напряжению и комбинированные разъёмы RJ-11/RJ-45 для дополнительной защиты телефонной линии от всплесков и выбросов напряжения.

Внутреннее пространство корпуса источника от SVEN разделено на два отсека: аккумуляторно-фильтрационный и аппаратный:

Внутренняя компоновка аккумуляторного отсека SVEN Power Smart L 3000

Демонтаж и замена аккумуляторов (при необходимости) здесь, в отличие от, например, АРС’шных бесперебойников, подразумевают снятие бокового кожуха. Аккумуляторы на посадочных местах дополнительно закреплены фиксирующими пластинами. Кстати, известны случаи выхода из строя аккумуляторов этого типа с деформацией корпуса – было такое на АРС. Извлечь на свет божий покорёженные аккумуляторы там было ну очень непросто. Здесь же если такая неприятность и произойдёт – никаких проблем с демонтажом не предвидится.

Второй же отсек корпуса, аппаратный, выглядит значительно интереснее:

Монтажная плата «мозгов» источника бесперебойного питания

Отдельно хочется отметить стремление разработчиков к снижению уровня помех от преобразователя: практически везде, где требуется, провода и кабели оснащены ферритовыми фильтрами.

Для облегчения температурного режима источника питания применены (в дополнение к пассивной конвекционной вентиляции) два вытяжных вентилятора, таких же, как те, что используются в компьютерных встроенных блоках питания:

Вытяжные вентиляторы SVEN Power Smart L 3000
Вытяжные вентиляторы SVEN Power Smart L 3000

На этом описательную часть рассказа закончим и перейдём к испытаниям, ибо весьма интересно, как такой серьёзный по заявленным параметрам и весомый (в прямом смысле слова) бесперебойник покажет себя в условиях, близких к боевым.

Что можно проверить у бесперебойника, не прибегая к изощрённому иезуитству, результаты которого могут иметь исключительно академически-прикладное значение? Да не так много на самом деле: качество работы при «гулящей» питающей сети и лайфтайм, ежели питающая сеть «угуляет» куда-то в поля бескрайние. Поехали…

Важно помнить, что у этой модели в соответствии с требованиями руководства необходимо подключение с соблюдением правил фазировки! При нарушении этого правила (например, просто по незнанию – ведь инструкцию, к сожалению, некоторые не читают) стабилизация будет хуже, а встроенный в заднюю панель автомат защиты будет срабатывать уже при самой небольшой перегрузке. Но самое важное – можно лишиться гарантии.

Так как в этом классе ИБП нет дискретных переходов при стабилизации, модель просто в диапазоне 160-286 В осуществляет стабилизацию входного напряжения, а за пределами этого диапазона UPS уверенно работает от батарей.

Переходные процессы не зафиксированы. Синусоида не прерывалась вовсе.

Таблица 2. П роверка диапазона регулирования


Входное напряжение

Выходное напряжение

«Батарея», переход по превышению

286

221,1

«Батарея», переход по понижению

160

219,7

Выходное напряжение держится достаточно стабильно, при смене режимов все переходные процессы очень плавные, никаких помех и тем более скачков напряжения на выходе замечено не было.

Таблица 3. Автономный режим работы SVEN Power Smart L 3000

Напряжение при 100% аккумуляторе

220, 2

Напряжение при 50% аккумуляторе

220

Напряжение при 15% аккумуляторе

219, 9

Время работы от батареи при 200 Вт н агрузки

1,42 ч

Время заряда аккумуляторов UPS

10,23 ч

Конечно, 10 с лишним часов для полного заряда аккумуляторов бесперебойного источника – это может показаться излишним. Но не стоит забывать о суммарной ёмкости аккумуляторной сборки, которая применена в L 3000.

Порадовало, что бесперебойник, после того как полностью отработал запас ёмкости своих аккумуляторов и отключился, при возобновлении подачи напряжения включился сам и так же спокойно подключил затем нагрузку.

Это значит, что если пользователь, например, собрал свой домашний сервер, который должен работать круглосуточно, но произошло длительное пропадание входного напряжения, то в этом случае не нужно беспокоиться о том, что необходимо перезапустить сервер. Сервер включится самостоятельно.

Подводя краткий итог, скажем: модель L 3000 от SVEN лично нам понравилась, и прежде всего – своей идеологией. Это, скажем так, рабочая лошадка… нет, скорее рабочий тяжеловоз, вполне достойный занять свою нишу в серверной. И особенно приятно то, что основной упор разработчики и конструкторы сделали не на внешнее оформление (хотя оно безупречно!), а на технические параметры и конструкционное исполнение.
